商品の詳細:
|
| タイプ:: | 球形の明白な軸受け | OE ノー: | GE 20 ES |
|---|---|---|---|
| サイズ: | 20x35x16MM | 製品名: | 工業機械 |
| 体重: | 0.4 kg/pcs | 産地:: | 中国 |
| ハイライト: | 円形平面軸承 20mm,球状平面軸承 35mm,防塵密封カバー 球状平面軸承 |
||
| d | 20mm | 穴径ベアリング |
| D | 35mm | 外径ベアリング |
| B について | 16mm | 幅 内輪 |
| C.C. | 30.500 N | 基本動的負荷,放射性 |
| C0r | 117.000 N | 基本静的負荷,放射性 |
| M について | 04kg | 体重 |

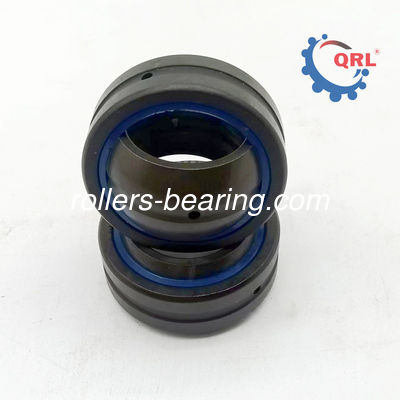

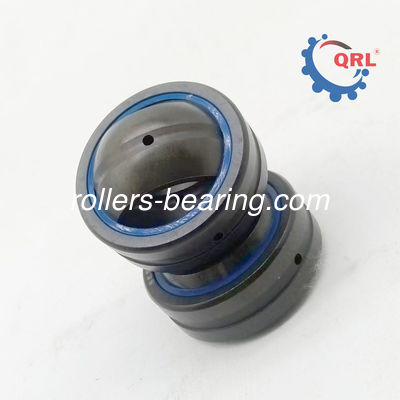

球状の平らな軸 記述
半径球状平面ベアリングは,球状の凸外面と,相応の球状の内面が凸である外面環を内環とする.
| ローヤリングタイプ | 寸法/mm | α/(°) ≈ | ||||||||||||
| GE...E型 | GE...ES | GE...DS | GE...C | GE...ES-2RS | d | D | B について | C について | d1≈ | dk1 | rsmin | r1smin | ほか | GE...ES-2RS型 |
| GE4E | - どうした? | - どうした? | GE4C | - どうした? | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - どうした? |
| GE5E | - どうした? | GE5DS | GE5C | - どうした? | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - どうした? |
| GE6E | - どうした? | GE6DS | GE6C | - どうした? | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - どうした? |
| GE8E | - どうした? | GESDS | GE8C | - どうした? | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - どうした? |
| GE10E | - どうした? | GE10DS | GE10C | - どうした? | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - どうした? |
| GE12E | - どうした? | GE12DS | GE12C | - どうした? | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - どうした? |
| - どうした? | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - どうした? | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - どうした? | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - どうした? | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - どうした? | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - どうした? | GE35ES | GE35DS | - どうした? | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - どうした? | GE40ES | GE40DS | - どうした? | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - どうした? | GE45ES | GE45DS | - どうした? | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - どうした? | GE50ES | GE50DS | - どうした? | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - どうした? | GE55ES | GE55DS | - どうした? | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - どうした? |
| - どうした? | GE60ES | GE60DS | - どうした? | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - どうした? | GE70ES | GE70DS | - どうした? | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - どうした? | GE80ES | GE80DS | - どうした? | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - どうした? | GE90ES | GE90DS | - どうした? | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - どうした? | GE100ES | GE100DS | - どうした? | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - どうした? | GE110ES | GE110DS | - どうした? | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - どうした? | GE120ES | GE120DS | - どうした? | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - どうした? | GE140ES | GE140DS | - どうした? | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - どうした? | GE160ES | GE160DS | - どうした? | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - どうした? | GE180ES | GE180DS | - どうした? | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - どうした? | GE200ES | GE200DS | - どうした? | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
球状の平らな軸配達
異なる用途に応じて,内輪や針のローラーやケージ部品のないベアリングを選択できます. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring軸またはホーシングの穴の滑走路表面の硬さ,加工精度,表面質は,軸承リングの滑走路と類似する必要があります.このタイプのベアリングは,放射線負荷のみを耐えることができます.
