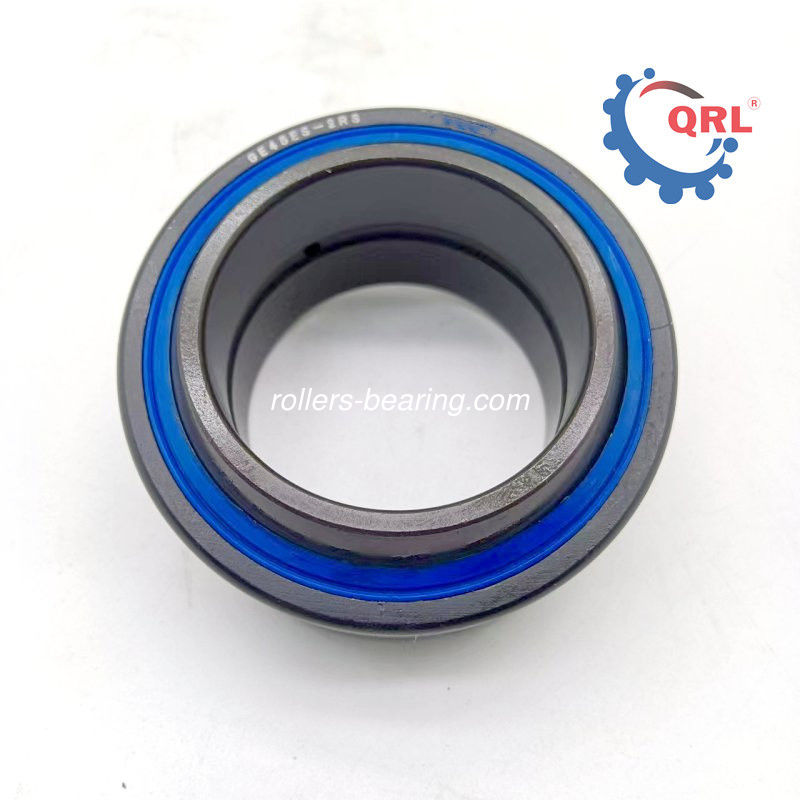

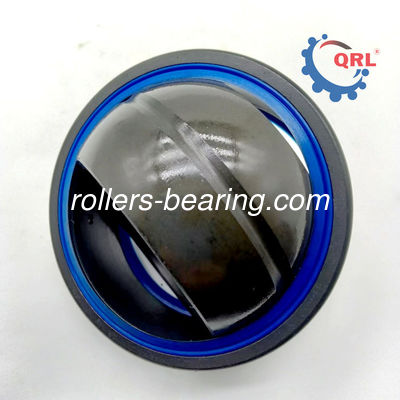

商品の詳細:
|
| タイプ:: | 球形の明白な軸受け | ユニバーサルナンバー: | GE25ES |
|---|---|---|---|
| OE ノー: | GE 45 ES-2RS | 製品名: | 自動車のため |
| サイズ: | 45×68×32mm | 精密評価:: | P4 P5 P6 P2 |
| 体重: | 0.31kg/pcs | 産地:: | 中国 |
| ハイライト: | 45×68×32球状平面軸承,半径球状平面軸承 |
||
| 部分番号 | GE 45 ES |
| 測定システム | メトリック |
| ローヤリングタイプ | 平らな軸承 |
| 平面ベアリングタイプ | 半径 |
| 負荷の方向性について | 組み合わせた射線と推力 |
| 内輪形状 | ローブ |
| 外輪形状 | ローブ |
| シールタイプ | オープン |
| ボーレ・ディア | 45mm |
| ボーレ・ディア・トレランス | -0.012mmから0 |
| 外の日 | 68mm |
| 容認性 | -0.013mmから0 |
| 定数幅 | 32mm |
| 定数幅の許容量 | -0.12mmから0 |
| 幅 外輪 | 25mm |
| 幅 外輪容量 | -0.3mmから0 |
| 傾きの角度 | 7° |
| 走路直径 内輪 | 60mm |
球状の平らな軸承 記述
球状軸承は,重荷の自己調整滑り軸承である.衝撃負荷に強く耐えるため,この製品はゆっくりと重荷下での振動部分に最も適しています.
| ローヤリングタイプ | 寸法/mm | α/(°) ≈ | ||||||||||||
| GE...E型 | GE...ES | GE...DS | GE...C | GE...ES-2RS | d | D | B について | C について | d1≈ | dk1 | rsmin | r1smin | ほか | GE...ES-2RS型 |
| GE4E | - どうした? | - どうした? | GE4C | - どうした? | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - どうした? |
| GE5E | - どうした? | GE5DS | GE5C | - どうした? | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - どうした? |
| GE6E | - どうした? | GE6DS | GE6C | - どうした? | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - どうした? |
| GE8E | - どうした? | GESDS | GE8C | - どうした? | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - どうした? |
| GE10E | - どうした? | GE10DS | GE10C | - どうした? | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - どうした? |
| GE12E | - どうした? | GE12DS | GE12C | - どうした? | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - どうした? |
| - どうした? | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - どうした? | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - どうした? | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - どうした? | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - どうした? | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - どうした? | GE35ES | GE35DS | - どうした? | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - どうした? | GE40ES | GE40DS | - どうした? | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - どうした? | GE45ES | GE45DS | - どうした? | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - どうした? | GE50ES | GE50DS | - どうした? | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - どうした? | GE55ES | GE55DS | - どうした? | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - どうした? |
| - どうした? | GE60ES | GE60DS | - どうした? | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - どうした? | GE70ES | GE70DS | - どうした? | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - どうした? | GE80ES | GE80DS | - どうした? | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - どうした? | GE90ES | GE90DS | - どうした? | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - どうした? | GE100ES | GE100DS | - どうした? | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - どうした? | GE110ES | GE110DS | - どうした? | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - どうした? | GE120ES | GE120DS | - どうした? | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - どうした? | GE140ES | GE140DS | - どうした? | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - どうした? | GE160ES | GE160DS | - どうした? | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - どうした? | GE180ES | GE180DS | - どうした? | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - どうした? | GE200ES | GE200DS | - どうした? | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
球状の平らな軸承配達
異なる用途に応じて,内輪や針のローラーやケージの部品のないベアリングを選択できます. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring軸またはホイジングホールの滑走路表面の硬さ,加工精度,表面質は,軸承リングの滑走路と類似する必要があります.このタイプのベアリングは,放射線負荷のみを耐えることができます.
