商品の詳細:
|
| タイプ:: | 球形の明白な軸受け | 普遍的な数: | GE30ES |
|---|---|---|---|
| 製品名: | 自動車のため | サイズ: | 30x47x22mm |
| 精密評価:: | P4 P5 P6 P2 | 体重: | 0.113 kg/pcs |
| 産地:: | 中国 | 制限速度: | 9000rpm |
| ハイライト: | 重荷球状平面軸承,GE30ES 球状平面軸承 |
||
| 外径 mm | 42 |
| 外径の許容量 | -0だった011 |
| ボール幅 mm | 20 |
| ボール幅の許容量 | -0だった12 |
| レース幅 mm | 16 |
| 人種 幅 容認 | -0だった24 |
| ボール直径 mm | 35.5 |
| 傾き角 | 7 ̊ |

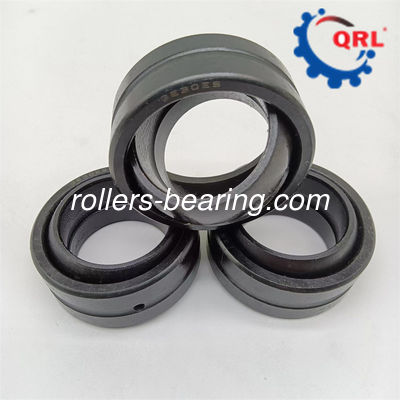

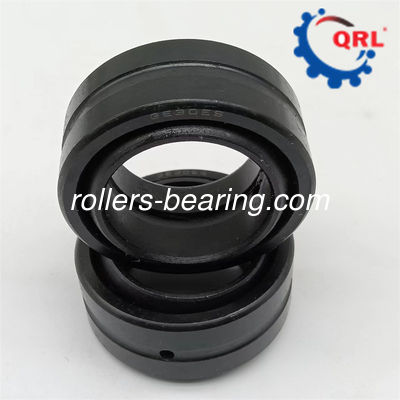

球状の平らな軸 記述
球状軸承は,重荷の自己調整滑り軸承である.衝撃負荷に強く耐えるため,この製品はゆっくりと重荷下での振動部分に最も適しています.
| ローヤリングタイプ | 寸法/mm | α/(°) ≈ | ||||||||||||
| GE...E型 | GE...ES | GE...DS | GE...C | GE...ES-2RS | d | D | B について | C について | d1≈ | dk1 | rsmin | r1smin | ほか | GE...ES-2RS型 |
| GE4E | - どうした? | - どうした? | GE4C | - どうした? | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - どうした? |
| GE5E | - どうした? | GE5DS | GE5C | - どうした? | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - どうした? |
| GE6E | - どうした? | GE6DS | GE6C | - どうした? | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - どうした? |
| GE8E | - どうした? | GESDS | GE8C | - どうした? | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - どうした? |
| GE10E | - どうした? | GE10DS | GE10C | - どうした? | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - どうした? |
| GE12E | - どうした? | GE12DS | GE12C | - どうした? | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - どうした? |
| - どうした? | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - どうした? | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - どうした? | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - どうした? | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - どうした? | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - どうした? | GE35ES | GE35DS | - どうした? | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - どうした? | GE40ES | GE40DS | - どうした? | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - どうした? | GE45ES | GE45DS | - どうした? | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - どうした? | GE50ES | GE50DS | - どうした? | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - どうした? | GE55ES | GE55DS | - どうした? | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - どうした? |
| - どうした? | GE60ES | GE60DS | - どうした? | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - どうした? | GE70ES | GE70DS | - どうした? | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - どうした? | GE80ES | GE80DS | - どうした? | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - どうした? | GE90ES | GE90DS | - どうした? | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - どうした? | GE100ES | GE100DS | - どうした? | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - どうした? | GE110ES | GE110DS | - どうした? | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - どうした? | GE120ES | GE120DS | - どうした? | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - どうした? | GE140ES | GE140DS | - どうした? | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - どうした? | GE160ES | GE160DS | - どうした? | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - どうした? | GE180ES | GE180DS | - どうした? | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - どうした? | GE200ES | GE200DS | - どうした? | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
球状の平らな軸配達
異なる用途に応じて,内輪や針のローラーやケージの部品のないベアリングを選択できます. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring軸またはホイジングホールの滑走路表面の硬さ,加工精度,表面質は,軸承リングの滑走路と類似している必要があります.このタイプのベアリングは,放射線負荷のみを耐えることができます.
