商品の詳細:
|
タイプ:: | 針の軸受 | 普遍的な数: | LM 25 UU |
---|---|---|---|
OEいいえ。: | LM 25 UU | 製品名: | のため |
サイズ: | 25*40*41mm | 精密評価:: | P4 P5 P6 P2 |
重量: | 0.133 kg/pcs | 原産地:: | 中国 |
ハイライト: | LM 25 UUの線形軸受け,P2線形軸受け |

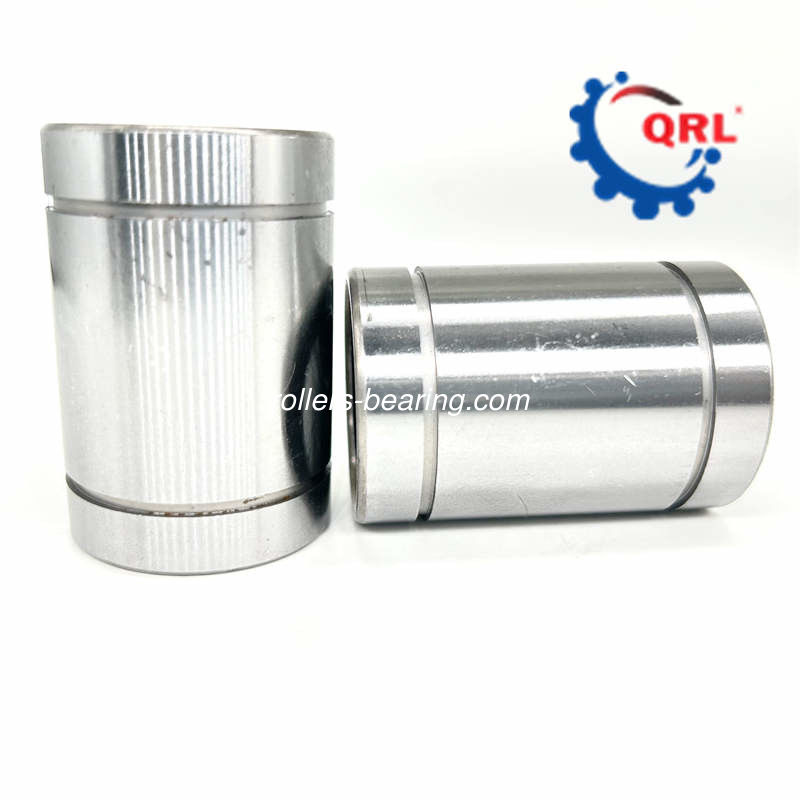

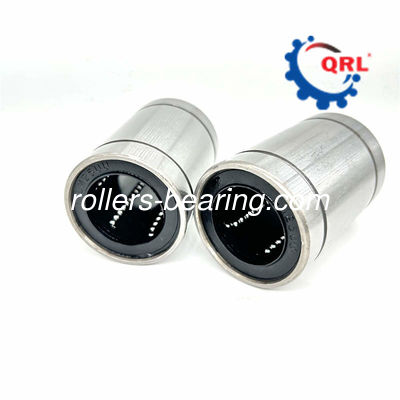

25*40*41mmの線形軸受けに耐えるLM 25 UU
線形忍耐の指定
製品仕様書:
線形忍耐の記述
線形動き軸受けか線形スライドは1方向の自由な動きを提供するように設計されている軸受けである。多くの異なったタイプの直線運動軸受けがある。機械スライド、X-Yテーブル、ローラー テーブルおよびあるありのスライドのようなモーターを備えられた線形スライドはドライブ メカニズムによって動く軸受けである。
引き分けのコップの針の軸受の外リングは鋼板と打たれる。それに小さい部門別の高さおよび大きい負荷収容量があり、経済的な大量生産のために適している。
外リングおよび軸受ケーシング間の干渉適合は軸固定装置なしでこの種類の針の軸受に適用される。高い負荷の状態のために、それは十分に機能に耐えることを維持する。さらに、大きいグリース貯蔵容量と、長期操作のためのグリースを加えることは不必要である。
終わり終り軸受けの1つの端は密封されるので、小さい軸滑走力の忍耐を用いるシャフトの端のために適している。
モデルHK、TA、TLAの開放型の引き分けのコップ。保持器が付いている針の軸受、
モデルBKの終わり終りの保持器が付いている引き分けのコップの針の軸受、
モデルSCEのBA、J、JHの引き分けのコップの針の軸受(インチ シリーズ)。
線形忍耐数
部品番号 | d | D | L | B | W | 回路 | C | Co | 重量(g) |
LM 8 UU | 8 | 15 | 24 | 17.5 | 1.1 | 4 | 27 | 41 | 16 |
LM 10 UU | 10 | 19 | 29 | 22 | 1.3 | 4 | 38 | 56 | 30 |
LM 12 UU | 12 | 21 | 30 | 23 | 1.3 | 4 | 42 | 61 | 32 |
LM 13 UU | 13 | 23 | 32 | 23 | 1.3 | 4 | 52 | 79 | 43 |
LM 16 UU | 16 | 28 | 37 | 26.5 | 1.6 | 5 | 79 | 120 | 69 |
LM 20 UU | 20 | 32 | 42 | 30.5 | 1.6 | 5 | 88 | 140 | 87 |
LM 25 UU | 25 | 40 | 59 | 41 | 1.85 | 6 | 100 | 160 | 220 |
LM 30 UU | 30 | 45 | 64 | 44.5 | 1.85 | 6 | 160 | 280 | 250 |
LM 40 UU | 40 | 60 | 80 | 60.5 | 2.1 | 6 | 220 | 410 | 585 |
LM 50 UU | 50 | 80 | 100 | 74 | 2.6 | 6 | 390 | 810 | 1580 |
LM 60 UU | 60 | 90 | 110 | 85 | 3.15 | 6 | 480 | 1020 | 2000年 |
線形忍耐配達
異なった適用に従って、内部リングまたは針のローラーおよびおりの部品のない軸受けは選ぶことができる。現時点で、軸受けに一致させるジャーナル表面および漏斗孔の表面は内部として直接使用され、シャフトまたは収容の穴の配線管の表面のリング、硬度、機械精度および表面質の軸受けとして積載量および動く性能を同じ保障する軸受けの外の転がり表面は忍耐リングの配線管に類似するべきである。この種類の軸受けは放射状の負荷しか耐えないことができる。
